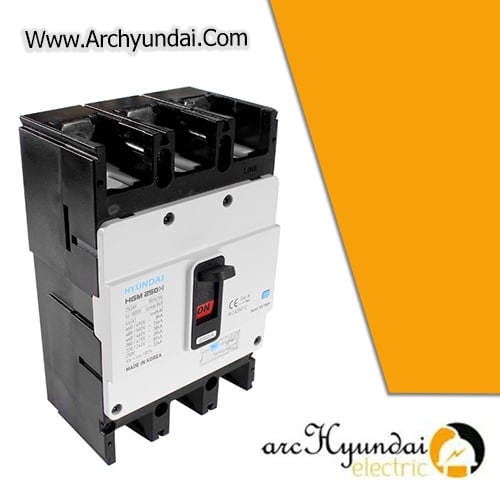

Molded Case Circuit Breaker یا MCCB یک دستگاه الکتریکی اتوماتیک بوده که نوعی قطع کننده مدار است؛ از مدار در برابر اضافه بار، اتصال کوتاه و افزایش جریان محافظت می‌کند. این تجهیز برقی نسخه پیشرفته‌ای از قطع کننده مدار مینیاتوری MCB است! زیرا مانند آن عمل می‌کند.
با این حال، ویژگی‌های اضافی را ارائه می‌دهد که آن را به یک قطع کننده مدار برتر تبدیل کرده است؛ مانند: بسته شدن از راه دور و تنظیمات سفر قابل تنظیم، یعنی تنظیمات فعلی و تنظیمات زمان آن را می‌توان با توجه به نیازهایتان تنظیم کنید.
هدف از تولید کلید اتوماتیک کمپکت و اصل کار آن
MCCB مدار را از جریان خطا محافظت می‌کند که از مکانیسم‌های حرارتی و مغناطیسی برای شکستن جریان‌های خطا بهره می‌برد. مکانیزم حرارتی برای حفاظت اضافه بار استفاده می‌شود؛ در حالیکه مکانیسم مغناطیسی برای حفاظت از اتصال کوتاه استفاده می‌شود.
حفاظت از اضافه بار:
اضافه بار زمانی اتفاق می‌افتد که جریان برای مدت طولانی از حد مجاز فراتر رود. کلید اتوماتیک هیوندای دارای یک مکانیسم حرارتی شامل یک تماس دو فلزی برای محافظت در برابر اضافه بار است. یک نوار دو فلزی از دو نوع فلز مختلف ساخته شده که نرخ انبساط حرارتی متفاوتی دارند. با تغییر دما، نوار خم یا منقبض می‌شود.
جریان اصلی از نوار دو فلزی عبور می‌کند؛ اگر جریان از حد معینی فراتر رود، کنتاکت‌ها گرم یا منبسط می‌شوند. به دلیل نرخ‌های مختلف انبساط، نوار خم شده و مدار را قطع می‌کند.
در دستگاه‌های الکتریکی، جریان می‌تواند برای مدت کوتاهی اضافه بار شود! این امر طبیعی است، نباید به‌عنوان جریان خطا در نظر گرفته شود. بنابراین، MCCB دارای یک تاخیر زمانی است که اجازه می‌دهد جریان اضافه بار برای مدت زمان کوتاهی قبل از خاموش کردن مدار، جریان یابد.
حفاظت از اتصال کوتاه:
MCCB با استفاده از شیر برقی که نیروی الکترومغناطیسی تولید کرده، وظیفه محافظت در برابر اتصال کوتاه را انجام می‌دهد. جریان اصلی از طریق شیر برقی عبور کرده و پیستونی را که مسئول قطع کردن بریکر است، جذب و دفع می‌کند.
چهار جزء اصلی کلید اتوماتیک عبارت است از:
قاب:
به‌عنوان محفظه قالب‌‌گیری نیز شناخته می‌شود و فضایی را برای محفظه عایق شده برای نصب تمام اجزای قطع کننده مدار فراهم می‌کند. از یک رزین کامپوزیت ترموست یا یک پلی استر شیشه‌ای ساخته می‌شود تا استحکام دی الکتریک بالایی را در طراحی فشرده خود ارائه دهد.
مکانیزم عملیاتی:
باز و بسته شدن کنتاکت‌ها از طریق مکانیزم عملیاتی صورت می‌گیرد. سرعت باز و بسته شدن کنتاکت‌ها نیز با سرعت حرکت دسته تعیین می‌شود. هنگامی که بریکر خاموش شود (وقتی دستگیره در وسط راه قرار دارد) باید ابتدا به حالت خاموش و سپس به وضعیت روشن منتقل شود.
در مورد بریکرهایی که در تابلوها نصب شده‌اند، موقعیت‌های مختلف دسته برای کشف مدار معیوب مفید است. تعداد کمی از شکن‌ها با یک سفر دستی برای آزمایش مکانیسم همراه هستند.
خاموش کننده قوس:
هنگامی که یک قطع کننده مدار، جریان را قطع می‌کند، قوس الکتریکی ایجاد می‌شود. عملکرد خاموش کننده قوس شامل: محدود کردن، تقسیم و در نتیجه خاموش کردن است. محفظه اطفاء قوس در یک جعبه عایق با مقاومت بالا محصور شده که عمدتاً از پشته‌ای از صفحات فولادی تشکیل شده است.
دکمه سفر:
دکمه Trip مغز کلید مدار است که برای تست شکن استفاده می‌شود. این یک دکمه قرمز رنگ بوده و با فشار دادن، مکانیسم عملکرد را خاموش می‌کند.
تفاوت بین کلید اتوماتیک و کلید مینیاتوری
در این قسمت به تفاوت کلید اتوماتیک و کلید مینیاتوری به‌صورت جزئی و دقیق می‌پردازیم.
کلید اتوماتیک MCCB:
این مخفف عبارت Molded Case Circuit Breaker است.
جریان نامی آن تا 1600 آمپر است.
جریان قطع آنها از حدود 10KA -85KA متغیر است.
MCCB عمدتاً برای نیازهای ظرفیت شکست کم و بالای صنعتی استفاده می‌شود.
جریان خروجی آن ممکن است ثابت باشد و همچنین برای اضافه بار و تنظیم مغناطیسی قابل تنظیم باشد.
کلید مینیاتوری MCB:
این مخفف عبارت Miniature Circuit Breaker است.
جریان نامی آن بیش از 125 آمپر نیست.
امتیاز جریان قطع کننده آن زیر 10KA است.
با قضاوت از ظرفیت‌های توان آنها، MCB عمدتاً برای نیازهای ظرفیت شکست کم و داخلی استفاده می‌شود.
ویژگی‌های سفر آن معمولاً قابل تنظیم نیستند، زیرا اساساً مدارهای پایین را تامین می‌کنند.
ACB کلید هوایی اتوماتیک
با تغییر ساختار مکانیزم خاموش کننده‌های آرک‌ها در لحظه قطع کلید در کلیدهای کمپکت الکترونیکی، وارد مبحث کلیدهای هوایی می‌شویم!
این کلیدها از 1600 آمپر تا فراتر از 5000 آمپر را نیز ساپورت می‌کنند. رِنج وسیعی از اکسسوری‌ها برای ارسال سیگنال و تحت فرمان بودن از فاصله دور برای این کلیدها موجود است.
