چه پیمانکار باشید یا صاحب‌خانه‌ای که می‌خواهد تابلو برق خانه خود را ایمن کند؛ شناخت دقیق قطعات حفاظتی پایه، از جمله کلید مینیاتوری، برایتان ضروری است. در این مطلب به‌زبان ساده و عملی توضیح می‌دهیم کلید مینیاتوری چیست و چه وظایفی دارد، چگونه در برابر اضافه‌بار و اتصال کوتاه از مدار حفاظت می‌کند و چرا انتخاب درست آن می‌تواند تجهیزات و جان را حفظ کند. لطفا تا انتهای مطلب ما را همراهی کنید.
نقش و شیوه عملکرد کلید مینیاتوری در حفاظت مدارها

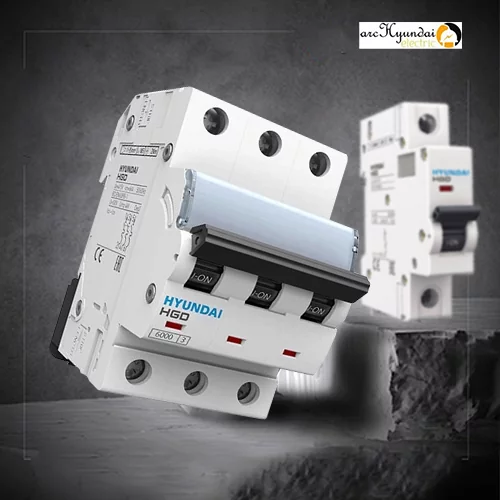

یکی از مهمترین اجزای حفاظتی در سیستم برق ساختمان، کلید یا فیوز مینیاتوری هیوندای است. فیوز مینیاتوری در اصطلاح فنی Miniature Circuit Breaker (MCB) نامیده می‌شود، وظیفه دارد در صورت بروز خطراتی مانند اضافه‌بار یا اتصال کوتاه، جریان برق را به‌صورت خودکار قطع کند.
فیوز مینیاتوری به‌صورت معمول دارای بدنه کوچکی به شکل مستطیل و یا استوانه است؛ که شامل یک روبان و سیم می‌شود. هنگامی که جریان بیش از حد وارد مدار شود؛ کلید ذوب شده، مدار را شکسته و از آسیب به دستگاه جلوگیری می‌کند.
شایان ذکر است که، کلیدهای مینیاتوری بر پایه مکانیزم الکترومکانیکی ساخته شده و پس از رفع مشکل، به‌راحتی می‌توان آن را دوباره فعال کرد. این ویژگی، برخلاف فیوزهای قدیمی، باعث می‌شود نیازی به تعویض مکرر قطعه نباشد.
عملکرد این کلیدها معمولاً به دو روش حرارتی (برای تشخیص اضافه بار طولانی مدت) و مغناطیسی (برای واکنش سریع در برابر اتصال کوتاه) انجام می‌شود. همین ترکیب باعث شده کلیدهای مینیاتوری هیوندای در محیط‌های مسکونی، کارگاهی و حتی صنعتی، انتخابی ایمن و مطمئن باشند.
اجزا و قطعات کلیدهای مینیاتوری
کلید مینیاتوری از چند قطعه مهم تشکیل شده که هر کدام وظیفه خاصی در محافظت و عملکرد درست سیستم برق دارند. شناخت این اجزا به شما کمک می‌کند هنگام خرید یا نصب، بهتر تصمیم بگیرید و در صورت نیاز، تعمیرات یا تعویض قطعات را اصولی‌تر انجام دهید.
در یک کلید مینیاتوری معمولاً 7 قطعه اصلی وجود دارد که با هم کار می‌کنند تا جریان برق به صورت ایمن کنترل و قطع شود:
- جرقه‌گیر: مسئول خاموش کردن و از بین بردن جرقه‌های ناشی از قطع و وصل جریان است تا از آسیب به قطعات داخلی جلوگیری کند.
- مگنت یا آهن‌ربا: این قطعه ضامن مکانیکی را در شرایط اتصال کوتاه باز می‌کند و سیستم را سریعاً ایمن می‌سازد.
- بی‌متال: قطعه‌ای حساس به حرارت که جریان اضافه بار را تشخیص می‌دهد و پس از مدت زمان مشخصی باعث قطع جریان می‌شود.
- بدنه: بدنه کلید معمولاً از مواد عایق مقاوم در برابر حرارت، خوردگی و جریان برق ساخته شده است، مانند سرامیک یا پلاستیک مقاوم
- اهرم‌ها و اتصالات: این قطعات امکان روشن و خاموش کردن دستی و اتوماتیک کلید را فراهم می‌کنند و نقش رابط بین بخش‌های مختلف را دارند.
- ضامن: که به ضامن مکانیکی نیز شناخته می‌شود، وظیفه نگه‌داشتن اتصالات تحت کشش فنرها را دارد و در حالت روشن بودن کلید، این اتصال را حفظ می‌کند.
با آگاهی از هر یک از این قطعات و نقش آن‌ها، می‌توانید عملکرد کلید مینیاتوری هیوندای را بهتر درک کنید و در هنگام استفاده یا خرید، انتخابی هوشمندانه‌تر داشته باشید.
پیشنهاد مطالعه: تشخیص فیوز مینیاتوری هیوندای اصلی
وظایف اصلی کلید مینیاتوری هیوندای در حفاظت مدارهای برق
کلید مینیاتوری هیوندای تنها یک کلید ساده نیست؛ بلکه چندین وظیفه حیاتی را در سیستم برق ساختمان و صنایع بر عهده دارد. این وظایف باعث می‌شود جریان برق تحت شرایط مختلف به‌صورت ایمن کنترل شود و از آسیب به تجهیزات و افراد جلوگیری شود.
به طور کلی، کلید مینیاتوری چهار وظیفه اصلی دارد که در ادامه هر کدام را با توضیح ساده و کاربردی بررسی می‌کنیم:
کنترل اضافه جریان در کلید مینیاتوری
وقتی تجهیزات برقی بیش از حد جریان می‌کشند و دچار اضافه بار می‌شوند، قطعه بی‌متال داخل کلید گرم می‌شود و پس از مدت مشخصی، ضامن را آزاد می‌کند. این کار باعث قطع خودکار جریان می‌شود تا از آسیب به دستگاه‌ها و مدار جلوگیری شود.
عملکرد کنترل کلیدزنی
کلید مینیاتوری قابلیت روشن و خاموش شدن دستی دارد. وقتی کلید را روشن می‌کنید، ضامن در حالت ثابت قرار می‌گیرد و جریان برق برقرار می‌شود. هنگام خاموش کردن، ضامن آزاد شده و اتصالات قطع می‌شوند. این مکانیزم شبیه عملکرد دنده ماشین است که حرکت را کنترل می‌کند.
نحوه کنترل اتصال کوتاه
اتصال کوتاه می‌تواند جریان بسیار بالایی ایجاد کند که برای تجهیزات و افراد خطرناک است. کلید مینیاتوری در این شرایط به سرعت ضامن را آزاد می‌کند و جریان برق را قطع می‌کند تا از آسیب‌های جدی جلوگیری شود.
سیستم جرقه‌گیری در کلید مینباتوری
در هنگام قطع و وصل اتصالات، ممکن است جرقه‌هایی ایجاد شود که اگر کنترل نشوند، می‌توانند باعث خرابی یا حتی حریق شوند. کلید مینیاتوری با قطعه جرقه‌گیر، این جرقه‌ها را مهار کرده و ایمنی سیستم را بالا می‌برد.
این چهار وظیفه کلیدی، دلیل اصلی استفاده گسترده از کلید مینیاتوری هیوندای در سیستم‌های برق خانگی، کارگاهی و صنعتی است.
چرا کلید مینیاتوری انتخاب بهتری نسبت به فیوز است؟
ممکن است این سوال پیش بیاید که کلید مینیاتوری چرا عملکردی برتر نسبت به فیوزهای معمولی دارد؟ برای پاسخ به این موضوع، چند نکته کلیدی را باید بررسی کنیم.
اول از همه، استفاده از کلید مینیاتوری بسیار ساده‌تر است؛ این کلیدها با اهرمی کار می‌کنند که به راحتی می‌توان آن‌ها را به صورت دستی خاموش یا روشن کرد. این قابلیت باعث می‌شود پس از بروز خطا، سریعاً کلید را دوباره فعال کنیم، در حالی که فیوز پس از سوختن باید تعویض شود و سیم‌کشی مجدد صورت گیرد که زمان و هزینه بیشتری می‌طلبد.
علاوه بر این، کلیدهای مینیاتوری در مواجهه با اضافه‌بار عملکرد بهتری دارند و حفاظت دقیق‌تر و قابل اطمینان‌تری ارائه می‌دهند. همچنین در شرایط اتصال کوتاه، واکنش این کلیدها سریع‌تر از فیوز است که این موضوع در محیط‌های صنعتی و تجاری اهمیت بالایی دارد.
انواع کلیدهای مینیاتوری موجود در بازار
کلیدهای مینیاتوری در بازار معمولاً در پنج دسته‌بندی اصلی عرضه می‌شوند. اگر خواهان خرید کلید یا فیوز مینیاتوری هستید، آشنایی با مهمترین و پرکاربردترین انواع آن‌ها می‌تواند به انتخاب بهتر کمک کند.
یکی از اصلی‌ترین روش‌های دسته‌بندی این کلیدها، بر اساس سرعت عملکرد و محدوده جریانی است که برای قطع کردن لازم دارند. بر این اساس، کلیدهای مینیاتوری به دو گروه تندکار و کندکار تقسیم می‌شوند.
- کلیدهای تندکار (B یا C) قابلیت قطع جریان در زمان بسیار کوتاه را دارند و با کمترین تأخیر جریان اضافه را قطع می‌کنند. این ویژگی باعث می‌شود در مواقع خطا، محافظت سریع‌تری از مدار صورت گیرد.
- در مقابل، کلیدهای کندکار (D) سرعت قطع کمتری دارند و هنگامی عمل می‌کنند که جریان اضافه‌بار بیشتری در مدار وجود داشته باشد. به همین دلیل، این نوع کلیدها بیشتر در موتورها کاربرد دارند؛ زیرا موتورهای الکتریکی هنگام راه‌اندازی نیاز به جریان بالاتری دارند و قطع سریع برق می‌تواند باعث اختلال در عملکردشان شود.
این کلیدها به گونه‌ای طراحی شده‌اند که پس از قطع، اجازه می‌دهند موتور به آرامی خاموش شود و مجدداً سریعاً راه‌اندازی نشود.
مطالعه بیشتر: کلید محافظ جان چیست؟
انواع کلیدهای مینیاتوری بر اساس تیپ عملکرد
کلیدهای مینیاتوری بر اساس نوع کاربرد و حساسیت به جریان‌های اضافی، در تیپ‌های مختلفی عرضه می‌شوند. هر تیپ از این کلیدها برای محافظت در شرایط خاصی طراحی شده و ویژگی‌های عملکردی متفاوتی دارند. در ادامه، با مهمترین تیپ‌های موجود در بازار آشنا می‌شویم که هر یک بسته به نوع مصرف، سرعت قطع و میزان تحمل جریان اضافه‌بار، نقش ویژه‌ای در حفاظت از مدارهای الکتریکی ایفا می‌کنند.
کلید مینیاتوری تندکار (تیپ B)
کلیدهای مینیاتوری تیپ B از دسته کلیدهای با سرعت قطع بالا هستند و برای راه‌اندازی تجهیزات با ضریب اتصال کوتاه پایین مناسب‌اند. این کلیدها می‌توانند در کمترین زمان جریان‌های اضافی را قطع کنند و در سیستم‌های TN و IT یکی از بهترین گزینه‌ها محسوب می‌شوند. به همین دلیل به آن‌ها «فیوز مینیاتوری تیپ روشنایی» نیز گفته می‌شود که نشان‌دهنده کاربرد گسترده آن‌ها در مصارف خانگی و برای محافظت از دستگاه‌های روشنایی است.
کلید مینیاتوری کندکار (تیپ C)
کلیدهای تیپ C که به کلیدهای کندکار نیز معروفند، گزینه‌ای مناسب برای مصارف خانگی و تجهیزات موتوری هستند. این کلیدها قادرند جریان‌های اضافه بار پنج تا ده برابر جریان نامی را تحمل و قطع کنند. بنابراین برای موتورهای القایی و تجهیزات با توان پایین، کاربرد بسیار خوبی دارند و در بازار ایران با نام تیپ C شناخته می‌شوند.
کلید مینیاتوری خیلی کند (تیپ D)
کلیدهای تیپ D، که به کلیدهای ترانسفورمری معروفند، برای تجهیزاتی مثل: دستگاه‌های ایکس ری، سیستم‌های بیمارستانی و ترانسفورماتورها مناسب‌اند. این کلیدها برای تحمل نوسان‌های جریان بالا طراحی شده‌اند و به هیچ عنوان برای استفاده‌های خانگی یا اداری توصیه نمی‌شوند، زیرا در این محیط‌ها تأثیر چندانی ندارند.
کلید مینیاتوری تیپ K
این کلیدها برای حفاظت مدارهایی با ترانسفورماتورهای قدرتمند و موتورهای بزرگ کاربرد دارند. حساسیت آن‌ها نسبت به مدل‌های قبلی بیشتر است و در برابر جریان‌های هشت تا ده برابر جریان نامی عملکرد قطع قابل اطمینانی دارند. کلیدهای تیپ K در شرایط راه‌اندازی موتور و بارهای موتوری با جریان هجومی، گزینه ایده‌آلی به شمار می‌روند.
کلید مینیاتوری تیپ Z
کلیدهای تیپ Z که با نام کلیدهای حساس یا فیوز حساس نیز شناخته می‌شوند، از ایده‌آل‌ترین نمونه‌ها در بازار هستند. این کلیدها وقتی جریان عبوری دو تا سه برابر جریان نامی شود، دستور قطع اتصال کوتاه و اضافه بار را صادر می‌کنند. به‌دلیل پشتیبانی از جریان‌های نشتی ضعیف، حساسیت بسیار بالایی دارند و در مدارهای PLC و کاربردهای دقیق، عملکرد بسیار خوبی از خود نشان می‌دهند.
انتخاب درست تیپ کلید مینیاتوری، کلید موفقیت در ایمنی و عملکرد بهینه سیستم‌های برقی شماست.
راهنمای نحوه نصب کلید مینیاتوری
یکی از سوالات مهم درباره فیوز مینیاتوری، نحوه صحیح نصب و اجرای آن است. در هر دستگاه، پورت‌های اتصال به‌صورت واضح مشخص شده‌اند و می‌توانید برای اطمینان بیشتر، به کاتالوگ راهنمای محصول مراجعه کنید.
در سیستم‌های برقی، سیم‌های فاز و نول از کنتور اصلی وارد جعبه فیوز می‌شوند. سپس از پایین، کلیدهای مینیاتوری به صورت سری به هم متصل می‌گردند و فاز اصلی از بالا به کلید مینیاتوری اول وصل می‌شود؛ به این ترتیب کلید اول به‌عنوان کلید اصلی برق عمل می‌کند.
از سوی دیگر، سیم نول اصلی نیز به تمامی نول‌های داخل جعبه فیوز متصل می‌شود و سیم‌های فاز مربوط به هر بخش از ساختمان به کلیدهای مینیاتوری مربوطه وصل می‌شوند. در صورت بروز قطع جریان، این ارتباط قطع شده و امنیت سیستم حفظ می‌شود.
کلیدهای مینیاتوری در مدل‌های: تک، دو، سه و چهار پل تولید می‌شوند که قدرت قطع آن‌ها بر حسب کیلوآمپر تعیین می‌گردد و باید بر اساس نیاز سیستم انتخاب شوند.
اهمیت خرید کلید مینیاتوری یکی از مهمترین کلیدهای برق صنعتی و ساختمانی
کلیدهای مینیاتوری جزو حیاتی‌ترین قطعات در هر تابلو برق، مدار و سیستم‌های برقی صنعتی و ساختمانی به شمار می‌روند و استفاده صحیح از آن‌ها می‌تواند تضمین‌کننده ایمنی و عملکرد پایدار سیستم باشد.
این کلیدها در مدل‌ها و تیپ‌های مختلفی عرضه می‌شوند که بر اساس حساسیت به جریان و نوع کاربرد به دسته‌بندی‌هایی مانند: کندکار، تندکار، تیپ K و سایر تیپ‌ها تقسیم می‌شوند. در این مطلب، توضیحات جامع و کاربردی درباره هر یک ارائه شد تا انتخاب بهینه برای هر نیاز به راحتی امکان‌پذیر باشد.
اگر قصد خرید فیوز مینیاتوری هیوندای، اشنایدر و یا هر برند دیگری را دارید، توجه دقیق به پارامترهایی مانند: نوع کاربرد، جریان و ولتاژ مدار، تعداد پل‌ها، ولتاژ عملیاتی، قدرت قطع و مشخصات منحنی عملکرد ضروری است. همچنین دمای محیط نصب کلید نیز از اهمیت ویژه‌ای برخوردار است و باید با شرایط عملیاتی هماهنگ باشد تا طول عمر و کارایی دستگاه تضمین شود.
